Размеры и конструкция тепловых завес Defender

Размеры

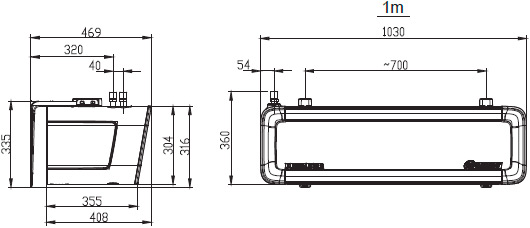

Размеры Defender 100

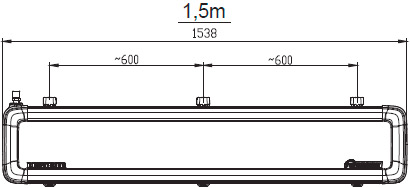

Размеры Defender 150

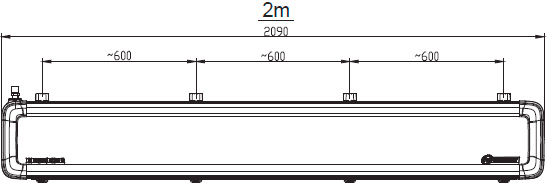

Размеры Defender 200

Конструкция

КОРПУС: Изготовлен из высококачественной пластмассы, устойчивой к высоким температурам до 90°C.

ВОДЯНОЙ НАГРЕВАТЕЛЬ - ТЕПЛООБМЕННИК: Максимальными параметрами теплоносителя для теплообменника являются: 90°C, 1.6МПа. Теплообменник состоит из медных трубок и алюминиевых ламелей.

Патрубки для подключения (наружная резьба 3/4") расположены в верхней части корпуса. Теплообменник приспособлен для работы в трех положениях: горизонтальном, вертикальном с патрубками подключения вверху и вертикальном с патрубками внизу.

Особенности гидравлического подключения позволяют установить завесу непосредственно на стену настолько близко к дверному проему, насколько это возможно. Воздушная завеса с водяным нагревателем производит от 5 до 25 кВт тепловой мощности.

ЭЛЕКТРИЧЕСКИЙ ТЕПЛООБМЕННИК: Состоит из 1, 2 или 3 наборов нагревательных элементов в зависимости от длины конкретной завесы. Каждый набор состоит из трех нагревательных элементов общей мощностью 3,6 кВт, питаемых напряжением 400В и подключаемых по схеме "звезда".

Согласно такому техническому решению, нагреватель способен произвести номинальной тепловую мощность от 3,6 кВт (для завесы длиной 1м) до 10,8 кВт (для завесы длиной 2м).

СИСТЕМА УПРАВЛЕНИЯ: Оборудована контактами на блоке соединительных клемм Х0 для Defender 100-150-200 WHN и на блоке Х1 дл Defender 100-150-200 EHN для подключения настенного контроллера, а также привода клапана для Defender 100-150-200 WHN.

Система Defender EHN оборудована защитным устройством в виде плавкого предохранителя в цепи 230В переменного тока. Алгоритм работы системы управления предусматривает функцию задержки выключения вентилятора на 30 секунд для охлаждения нагревательных элементов/водяного нагревателя.

ДИАМЕТРАЛЬНЫЙ ВЕНТИЛЯТОР: Максимальная рабочая температура 90°C, номинальное напряжение питания двигателя 230В, 50Гц. Класс защиты двигателя IP20, класс обмоток - F.

В центробежном вентиляторе, применяемом в устройстве, улучшены геометрия крыльчатки и профиль лопаток, изготовленных из пластика, что позволяет получать расходы воздуха до 5020 м³/ч. Управление электродвигателем, а также термозащита его обмоток связаны с системой управления, что приводит к увеличению безопасности работы.

В связи с подбором электродвигателей с оптимальной мощностью, завесы Defender являются энергосберегающими и надежными.

МОНТАЖНЫЕ КРЕПЛЕНИЯ: Defender отличается простым, быстрым и эстетическим монтажом, который может быть выполнен на стену как в горизонтальном, так и в вертикальном положениях.

К завесе (необязательный) присоединены от 2 до 4 монтажных крепления (в зависимости от длины завесы). Присоединения электрических проводов и гидравлических труб специально разработаны так, чтобы не повлиять на основные эстетические качества устройства.

Defender включает устройства длиной 1, 1,5 и 2 метра, которые при необходимости могут быть дополнительно соединены между собой горизонтально и вертикально для достижения различных функций подачи воздуха: слева направо и наоборот. Дальность струи воздуха составляет до 3,5м.
